Controllo taglio coils

Sistema di visione per il controllo del taglio dei bordi di coils

Il sistema e' stato sviluppato per un importante fornitore di impianti per l'industria del metallo, ed e' ingrado, in una linea dove il coil in lavorazione viene rifilato ai bordi, di rilevare lo stato di usura delle cesoie e conseguentemente il momento migliore per procedere alla loro sostituzione.

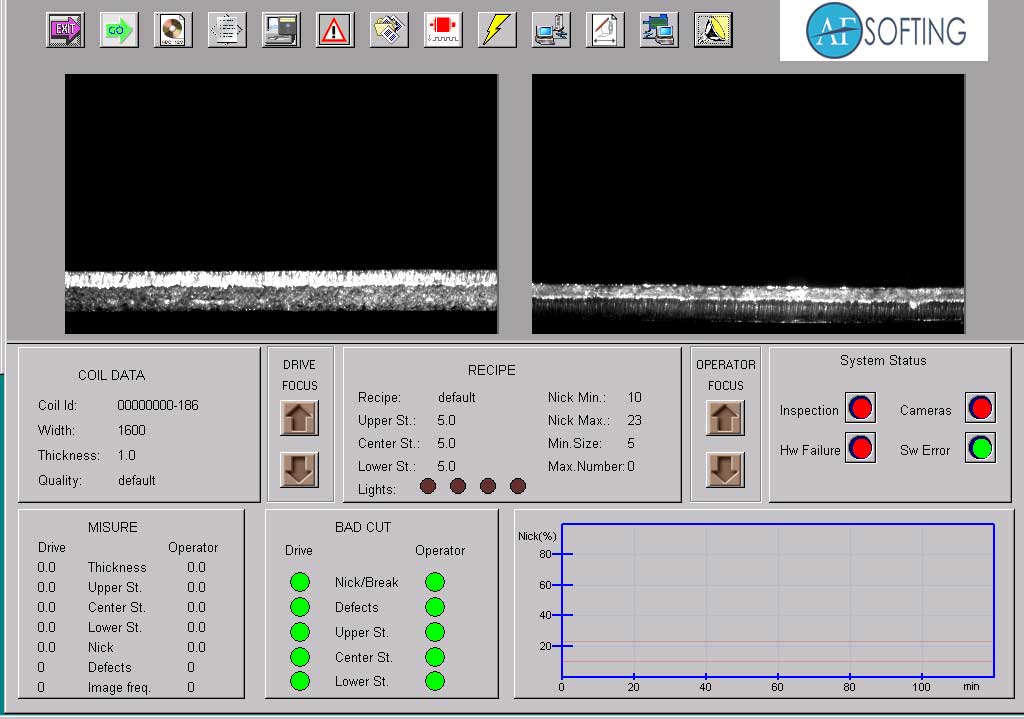

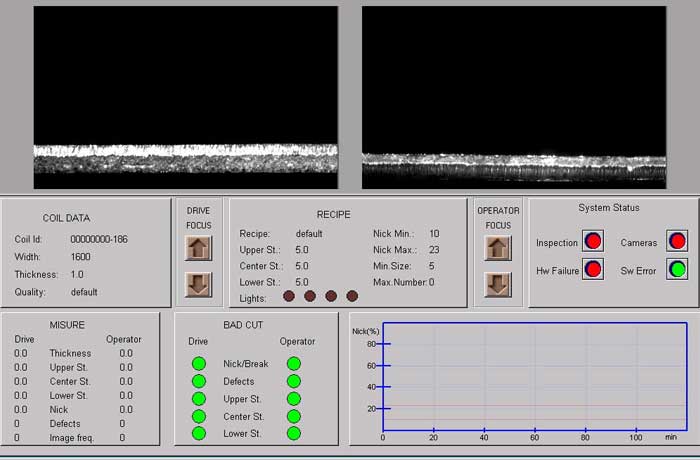

Il sistema acquisisce in modo continuo immagini dei bordi tagliati del coil, dove una adeguata illuminazione risalta le caratteristiche geometriche del taglio. In particolare viene misurata l'altezza della parte tagliata rispetto a quella spezzata, e la presenza di irregolarita' in quest'ultima. Questi parametri sono in grado di fornire lo stato di usura delle cesoie.

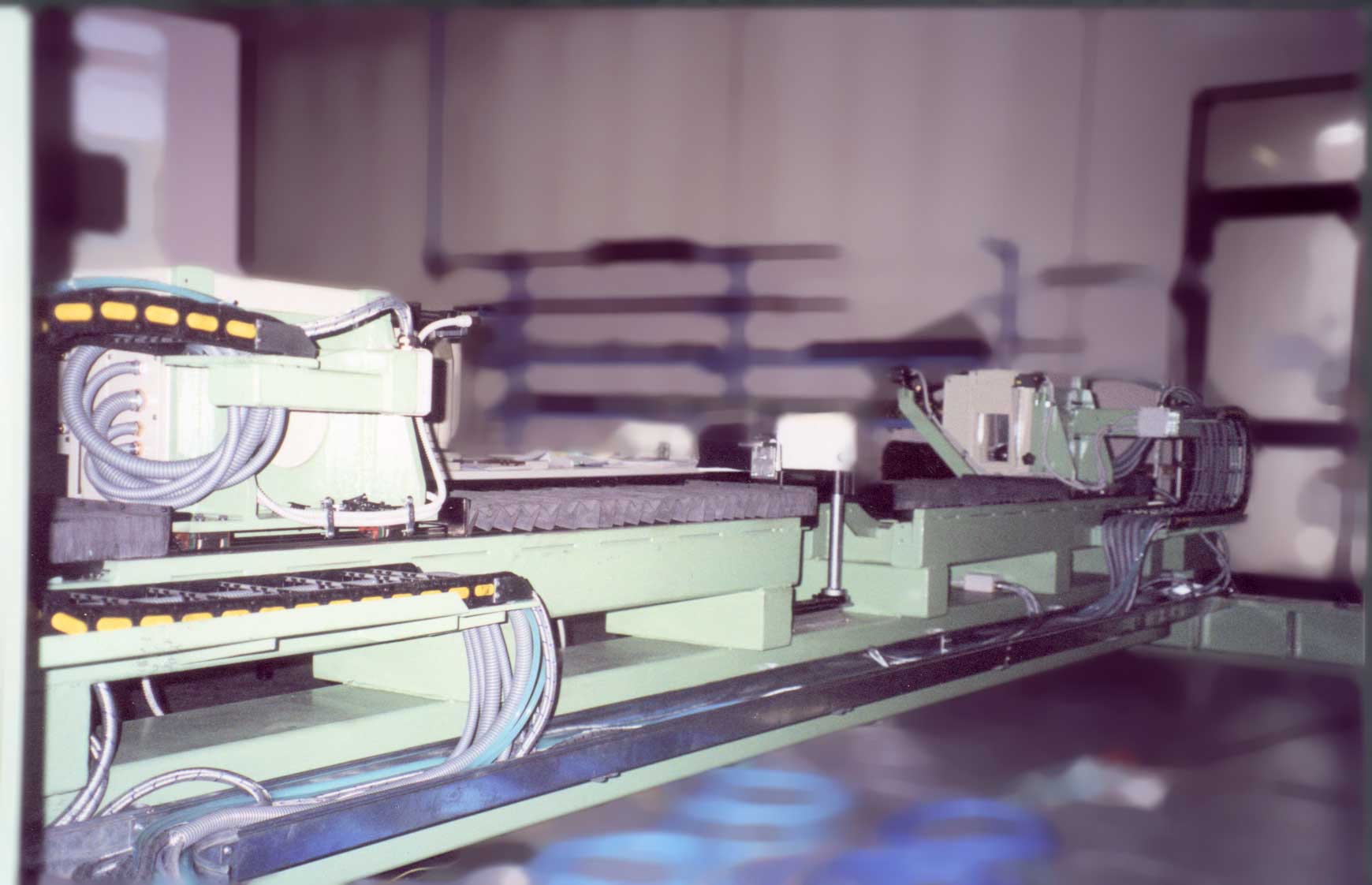

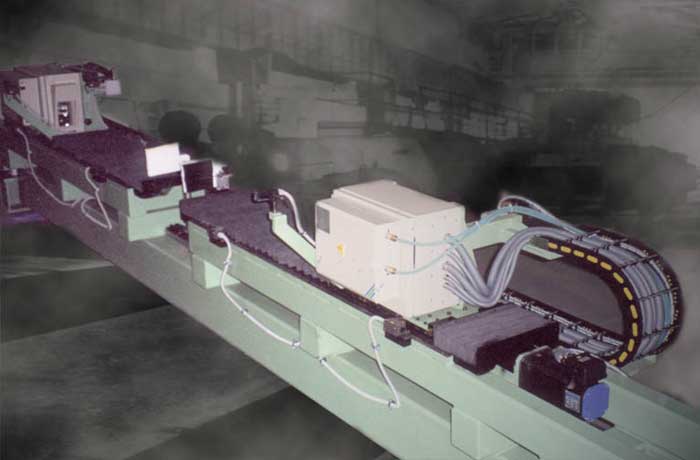

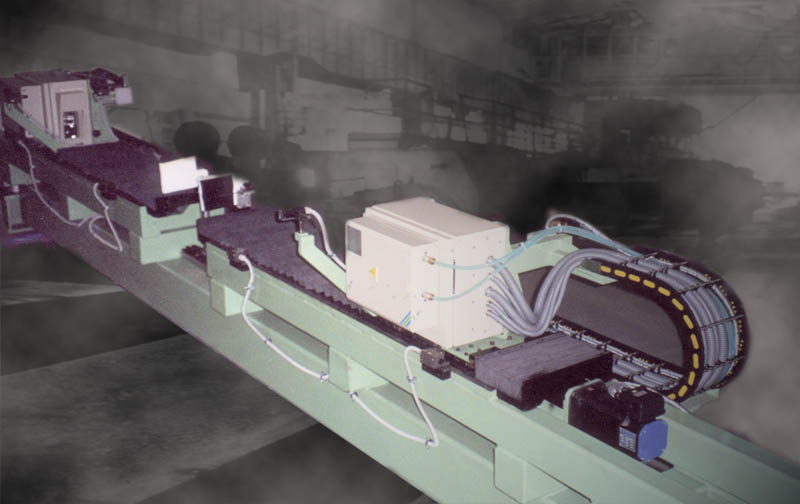

Le camere utulizzate per la rilevazione delle immagini sono montate su teste mobili, in modo da poter lavorare sempre alla corretta distanza dai bordi del coil indipndentemente dalla larghezza di quest'ultimo.
